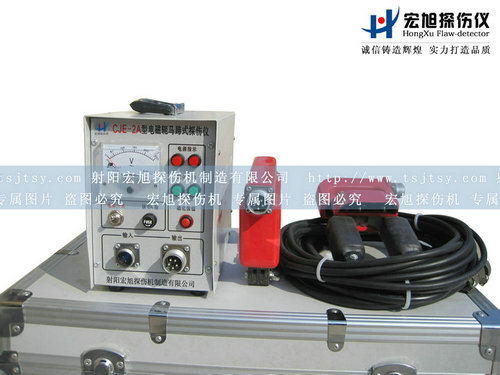

| CJE-2A馬啼式磁粉探傷儀 | 馬啼式磁粉探傷儀 | 磁粉探傷儀 |
一、概述
CJE-2A型電磁軛馬蹄式磁粉探傷儀，是利用磁軛對鐵磁性被探傷工件進行交流磁化的磁粉探傷儀，它能對各種零件進行磁化探傷，包括對大型零部件進行局部磁化探傷，能用作外加法磁力探傷和剩磁法磁力探傷。
儀器利用可控硅組成無觸點開關，噪音小，壽命長。儀器體積小，重量輕，提升力大，活關節可調，特別適用于平焊縫、角焊縫、壓力容器、管道及形狀復雜零部件的探傷。儀器輸出為低電壓，對不允許高電壓進入設備內探傷的場合更為適合。
該設備有三種探頭：（隨機只配A型或D型其中一只探頭）
1、A型馬蹄探頭：可以對各種角焊縫，大型工件的內外角進行局部探傷。
2、D型電磁軛探頭：配有活關節，可以對平面、曲面工件進行探傷。
3、O型磁環：能滿足所有能放入工件的周向裂紋的探傷，用它來檢測工件的疲勞裂痕（疲勞裂痕均垂直于軸向）極為方便，用它還可以對工件進行遠離法退磁。
二、技術指標
1. 輸入電壓：AC 220V ± 10%V
2. 輸出電壓：AC 36V
3. 輸出電流：＞10A
4. 提升力：大于5.5㎏(約55N)
5. 暫載率：50%
6. 電磁軛磁極間距：0—255mm
馬蹄式磁極間距：0-160mm
磁環式磁極間距：Φ150mm 1800AT
（三種探頭通用，隨機只配一種）
7. 探傷靈敏度：A型2＃試片顯示清晰
8. 主機外形尺寸：230×160×120mm（長×高×寬）
9. 重量：5㎏
三、結構特點
CJE-2A型電磁軛馬蹄式磁粉探傷儀采用可控硅開關，低電壓輸出安全可靠，探頭采用固定式和外加可調式兩種，可調式探頭可根據不同部件形狀調節極靴間距，并有良好的接觸。
操作使用
1. 將電源電纜的圓形插頭插入儀器三芯電源插座，將電纜的單相插頭插入電網配電板插座，（必須要有牢固的接地線）接通儀器電源開關，指示燈亮，表明電路已接通電源。
2. 將電纜線兩端航空插頭分別插入儀器插座及探頭插座中。
3. 使探頭和被探工件表面接觸好，按下探頭上的充磁按鈕，充磁指示燈亮，表明工件已在磁化。
4. 停止使用時，關掉儀器電源開關及電網配電板上的總開關。
四、注意事項
1.使用該磁粉探傷儀時，一定要將探頭和被探工件很好的接觸，才能按下沖磁按鈕，否則線圈中的電流會增大而燒壞熔斷器，甚至損壞可控硅。
2. 若需要調節磁極間距時，松動可調關節上的蝶形螺母來改變磁極間距，然后將螺母旋緊才能工作。
五、故障檢修
1. 電源指示燈不亮：可能是指示燈泡壞或電源開關故障或保險熔斷。
2. 保險絲熔斷：安裝在面板上的保險絲接在變壓器的初級，當變壓器初級有較大電流分量或初、次級短路等故障，均可引起保險絲熔斷。若檢修時無法判斷是哪一部分故障，可將兩變壓器分開，分別接上電源，再分別檢查，找出故障
3. 充磁指示燈不亮：可能是指示燈泡壞，小型繼電器故障或可控硅不工作等故障。
4. 如故障較大、自行修理有困難時,請和本廠聯系,服務熱線： 0515-82354499或手機13962042555。在接到電話后會給你一個滿意的答復,幫您排除故障。
六、設備成套性
1. CJE-2A型電磁軛馬蹄式磁粉探傷儀主機 1臺
2.電磁軛探頭 1只
3.電源線 1根
4.電纜線 1根
5.5A保險絲管 5只
6.說明書 2份
7.質檢單 1份
8.合格證 1份
